La plupart des installations électriques domestiques sont équipées d’une alimentation monophasée. Mais il est possible de rencontrer encore des installations électriques câblées en trois phases. C’est souvent le cas de la restauration.
Si la monophasée reste la solution la plus simple pour la conception de l’électricité, certaines personnes veulent garder triphasé. En passant, si triphasé n’est pas commun chez les gens, c’est d’usage dans les chambres professionnelles.
A lire également : Où mettre prise dans salle de bain ?
Par conséquent, il est essentiel de comprendre la valeur et les conséquences de la conception électrique triphasée et de la connexion.
Vous avez compris, je vais parler de la triphasée dans cet article :
A lire en complément : Comment refaire sa toiture gratuitement panneau solaire ?
Plan de l'article
- Préambule d’un article sur les trois phases et la théorie :
- Production, transport de courant électrique et triphasé :
- Triphasé dans le tertiaire et l’industrie, intérêt :
- Triphasé pour l’installation électrique domestique :
- En trois phases dans la pratique (national) :
- Nombre de fils électriques au niveau de puissance :
- Tension électrique triphasée :
- Exemple de tension électrique à la borne du disjoncteur tétrapolaire Courants électriques :
- Matériel électrique :
- Exemple de peigne électrique utilisé dans un panneau électrique avec un disjoncteur monophasé et triphasé dans la même rangée de l’armoire électrique Bloc général triphasé des bornes de commutation Électrique :
- Foire aux questions sur trois étapes :
- On parle en trois phases, mais il a déjà entendu du tétrapolaire, quelle est la différence ?
- Qu’ est-ce que l’équilibrage de phase ?
- Que faire si mon disjoncteur triphasé électrique Régulier ?
- Rupture neutre dans le système électrique triphasé :
- Couleurs triphasées des fils électriques :
- Les couleurs sont utilisées pour identifier les différentes phases des connexions électriques devant les rangées d’un panneau électrique Est-il possible d’avoir des connexions électriques monophasées 230V dans un panneau triphasé ?
Préambule d’un article sur les trois phases et la théorie :
Explications pour une triphasée qui ne plaira pas à tout le monde :
Je sais que les cours de physique ont été traumatisés par beaucoup de gens à l’université et au lycée.
Dans cet article Donc, je ne vais pas entrer dans les détails dans le théorie.
Je pourrais parler de sinusoïde, de vitesse alternée, de tensions électriques complexes, ou de pulsation. Mais tout cela ne vous servirait pas nécessairement sur le terrain.
Un jour, je pourrais discuter de ces concepts afin de les sacrifier, mais pas dans cet article.
L’ idée, par conséquent, n’est pas de boire les concepts théoriques disponibles partout sur le web, mais de les approcher rapidement pour entrer dans le détail sur le plan pratique dans le contexte du travail.
Théorie triphasée simplifiée
Alors qu’en est-il de la triphasée juste dans la partie théoriale ?
J’ irai vite et je ferai certainement écho aux puristes de la théorie :
- Trois phases, comme son nom l’indique, est un système offrant trois éléments.
- Le système de courant triphasé se compose de trois courants électriques.
- Ces trois fils électriques de courant circulent sur différents fils (3 fils électriques).
- Un courant circule sur chaque conducteur, qui est décalé dans temps par rapport à d’autres courants électriques.
Note : il est possible de remplacer le terme actuel par la tension électrique.
Production, transport de courant électrique et triphasé :
Le réseau électrique en France est distribué en trois phases.

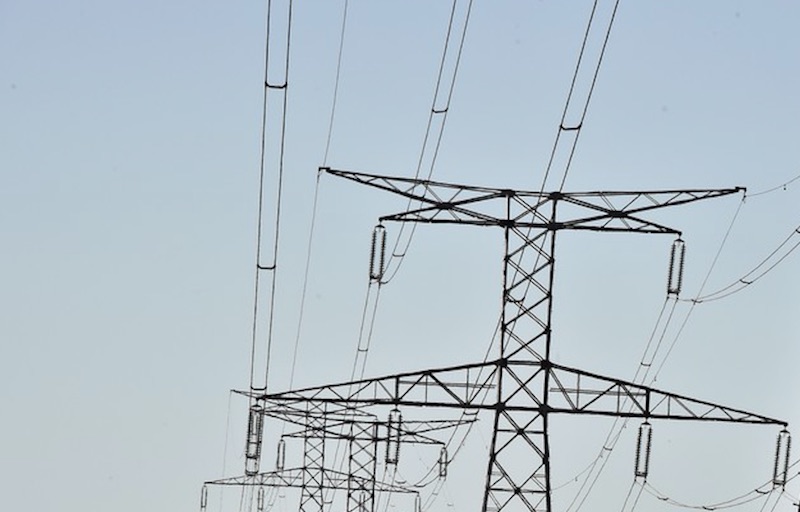

Déploiement électrique en France — Triphasé Ce choix technologique ne sort pas du chapeau, car cette distribution électrique est due à plusieurs faits :
- Le courant est produit à l’aide de machines appelées « alternateurs ». Cet alternateur produit un courant triphasé.
- La distribution se déroule ensuite en trois phases et sous très haute tension grâce aux économies et à l’efficacité, ce que j’explique en partie ici.
La distribution électrique arrive aussi près que possible de celle utilisée sous cette forme triphasée.
La « création » d’une monophasée est faite avec un triphasé avec transformateurs de tension.
Triphasé dans le tertiaire et l’industrie, intérêt :
Parmi les professionnels, l’installation électrique triphasée est la plus intéressante pour plusieurs raisons :
- Le courant distribué est plus important.
- Les courants triphasés permettent de démarrer des machines industrielles, en particulier des moteurs.
- La tension entre la phase est plus importante.

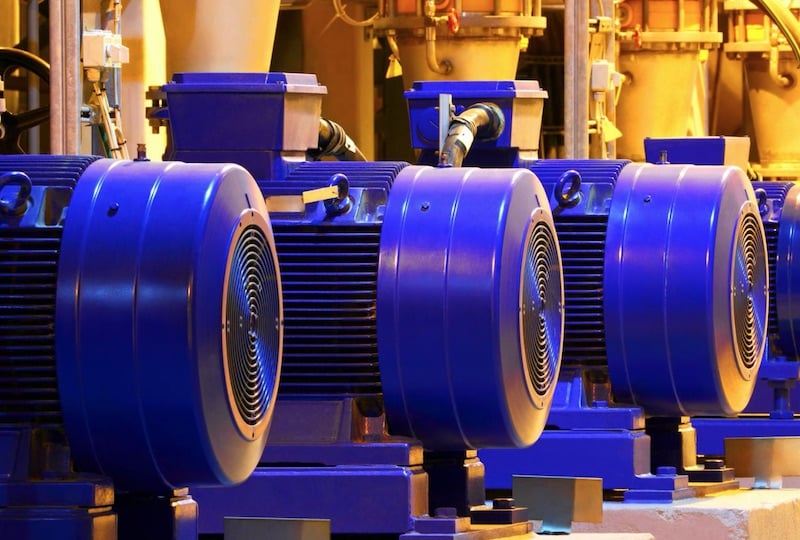

Les moteurs électriques industriels sont alimentés en trois phases Je ne m’attarde plus sur la partie professionnelle parce que l’article est conçu pour discuter de l’installation électrique triphasée chez les particuliers.
Triphasé pour l’installation électrique domestique :
Pourquoi voulez-vous être connecté en trois phases dans l’appartement ?
Tout ce que j’ai dit, c’est que l’intérêt triphasé est plus important chez les professionnels.
Néanmoins, certaines personnes sont encore reliées en trois phases.

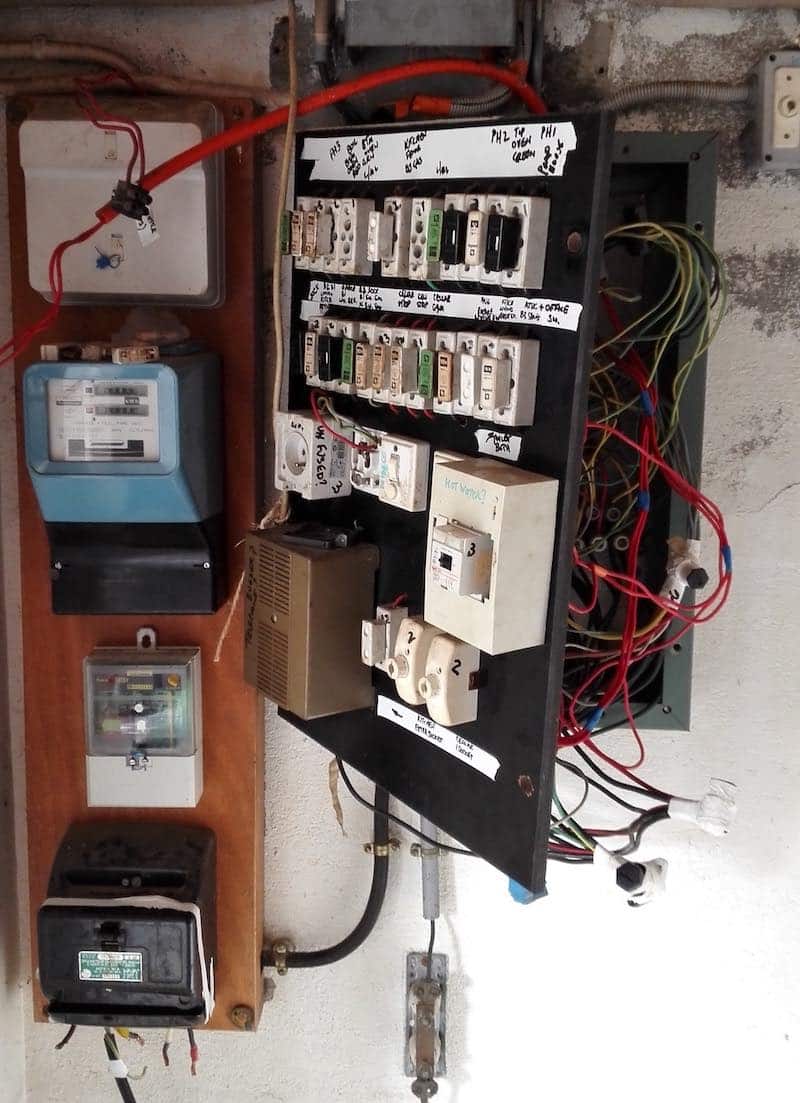

Dans le cas anciens appartements :
À l’époque, EDF distribuait triphasé directement à partir des transformateurs.
Il n’est pas rare qu’ils tombent sur des commutateurs de connexion triphasés avec un panneau électrique câblé respectivement lors de la rénovation.
En raison de la simplification du câblage, il est intéressant de passer à monophasé lors de la rénovation du panneau électrique (voir ici pour un exemple complet).
Mais certaines personnes veulent rester en trois phases parce qu’elles ont des dispositifs qui nécessitent une puissance triphasée : pompe à chaleur, chauffe-eau électrique, machines-outils…
Rester en trois phases en cas de révision électrique est donc le choix d’une utilisation opportune.
Mais cela n’interfère pas avec la compatibilité du système électrique, comme suggéré dans la photo suivante d’un système électrique triphasé obsolète :
Pour les logements neufs :
C’ est un cas beaucoup plus rare et jamais dehors Je me suis rencontrée.
Pour un nouveau système électrique, il est possible de se connecter en trois phases.
Pas pour les besoins personnels, comme mentionné ci-dessus, mais en raison de la distance de l’alimentation principale.
Si le point de livraison (arrivée électrique du fournisseur) est loin du point de connexion dans l’appartement, le triphasé est le remède.
Rappelez-vous, je l’ai mentionné dans la section triphasée du transport et de la production.
En distribuant l’électricité en trois phases, les pertes à distance sont réduites.
Pour alimenter la maison générale, la même chose : une alimentation triphasée réduira la chute de tension.
Quel est le coût d’un abonnement triphasé pour une personne par rapport à une seule phase ?
Il n’y a pas de différence de prix entre l’abonnement monophasé et triphasé au moins avec l’opérateur historique (voir en compétition).
Ce n’est qu’une différence matérielle, dans le compteur électrique et l’interrupteur de jonction.
Quels sont les roulements triphasés pour réaliser son installation électrique ?
La question principale sur la triphasée de l’unité se pose principalement au niveau du panneau électrique .
En effet, c’est le « point noir » du triphasé.
Pour les installations avec abonnement triphasé de 12 KVA, il y a 20A sur chaque phase disponible pour un maximum de 60A.
Ne paniquez pas, si vous ne le comprenez pas, j’y reviendrai plus précisément à l’avenir.
Par conséquent, il est nécessaire de s’assurer que le courant maximal circulant à chaque phase ne dépasse pas le calibre de réglage du disjoncteur triphasé.
Nous parlons d’équilibrage de phase, un terme qui implique qu’un test d’usure complète dans un panneau électrique triphasé doit être effectué avant le début du câblage.
Plus précisément, nous devons être en mesure d’estimer le courant électrique qui sera nécessaire dans chaque phase afin de ne pas dépasser 20A (dans le cas de mon exemple pour un abonnement triphasé de 12KVA).
J’ ai écrit ici un guide complet pour réaliser l’équilibrage de phase pour un panneau électrique triphasé.
En trois phases dans la pratique (national) :
Vous l’ avez vu dans le titre et je le répète, les informations pratiques que je vais vous donner s’appliquent à l’électricité nationale.
Ces informations sont également importantes pour l’électricité tertiaire et industrielle, mais nous devons aller un peu plus loin dans ces deux domaines.
Nombre de fils électriques au niveau de puissance :
Vous comprendrez, si vous lisez l’article, la distribution triphasée est réalisée à l’aide de trois fils électriques.
Au niveau de l’alimentation triphasée de l’appartement, quatre fils arrivent : Trois phases et neutre, ce qui permet en particulier d’avoir une tension monophasée.
Puisque je parle de tension en trois phases, je vous suggère d’aller un peu plus loin sur ce sujet dans la pratique :
Tension électrique triphasée :
Triphasé a la spécificité de proposer une tension 400V entre les phases.

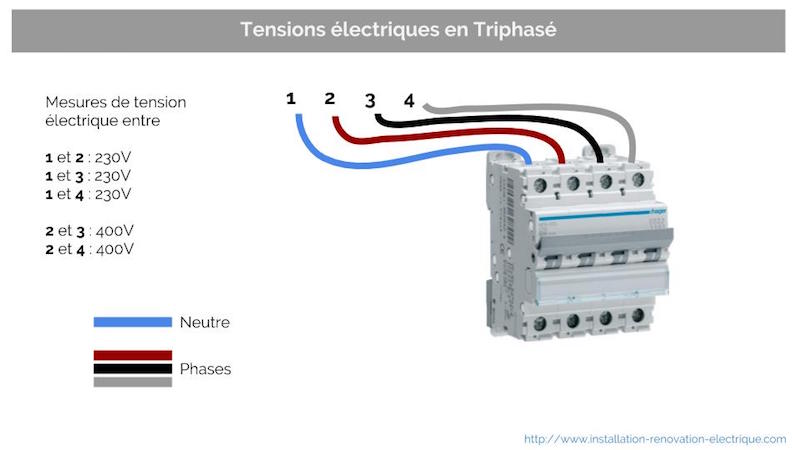

Si vous prenez un multimètre en position voltmètre et mesurez la tension entre les deux phases, vous remarquerez 400V.
La mesure entre le neutre et les phases de l’alimentation donnera 230V : c’est ainsi que nous produisons monophasé.

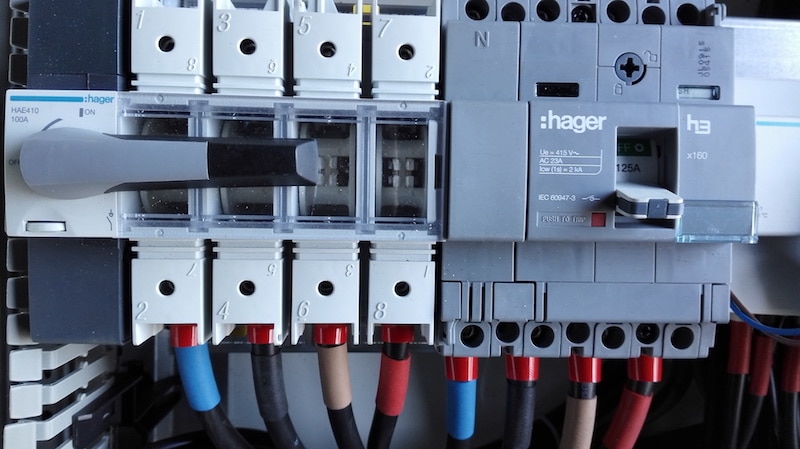

Exemple de tension électrique à la borne du disjoncteur tétrapolaire Courants électriques :
Au niveau des courants électriques circulant dans le système électrique de la maison, ces derniers ne sont pas égaux.
La consommation de courant électrique qui apparaît dans la phase peut varier en fonction du type d’équipement utilisé dans cette phase.
Cela est également directement corrélé avec le concept d’équilibrage de phase.
La consommation de courant ne doit pas dépasser la valeur de réglage du calibre de l’interrupteur de dérivation.
Matériel électrique :
Grand changement dans la maison (ou appartement) connecté en trois phases est l’équipement installé au niveau du panneau électrique et ETEL :

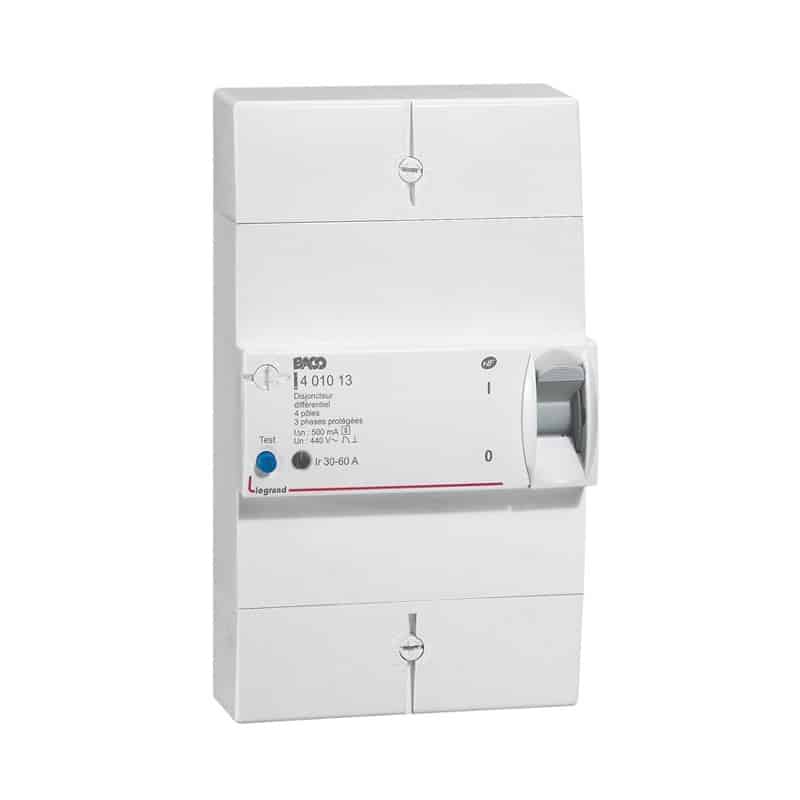

Connexion interrupteur triphasé :
C’ est le point de départ du système électrique : le commutateur de jonction (DB ou disjoncteur d’abonné) dans la gamme triphasée diffère donc de son homologue monophasé :
- Il dispose de 4 bornes (3 phases et un neutre).
- Le calibre de réglage du commutateur de jonction triphasé correspond au courant maximal par phase.
Interrupteur différentiel :
Même note qu’avec l’interrupteur de jonction. En effet, ce sont deux « cousins » parce que le disjoncteur d’abonné est RCD.
L’ interrupteur différentiel triphasé est donc équipé de 4 bornes, trois pour chaque phase et une pour le point neutre.
Dans l’installation à domicile, son seuil de déclenchement est de 30mA. Il est identique à monophasé et imposé Norme NF C 15-100.
Interrupteur à trois phases/tétrapolaires :
Selon le cas, les commutateurs magnétothermiques peuvent être triphasés ou tétrapolaires.
- En triphasé, le disjoncteur est équipé de 3 entrées (pas de neutre).
- L’ interrupteur tétrapolaire a 4 bornes (trois phases et une neutre).
Peigne de distribution triphasé :
Comme il y a une distribution de puissance triphasée sur trois (ou quatre) fils, cette distribution doit être horizontale dans le panneau électrique au niveau du peigne.
Les peignes électriques triphasés sont donc uniques en ce qu’il y a une alternance de phases ou une connexion de peigne électrique sur chaque « dent ».

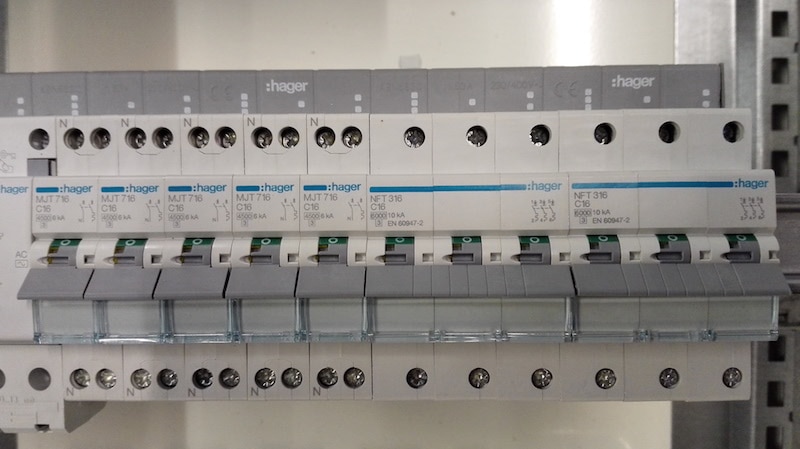

Exemple de peigne électrique utilisé dans un panneau électrique avec un disjoncteur monophasé et triphasé dans la même rangée de l’armoire électrique Bloc général triphasé des bornes de commutation Électrique :
En monophasé, l’alimentation est fournie à deux borniers électriques : un pour la phase, un pour la phase, un pour la phase, un pour la phase neutre.
Ces bandes de serrage sont généralement montées en haut (ou en bas) à gauche et à droite dans l’armoire électrique.
En trois phases, cette recette est plus problématique, car deux autres phases devraient être ajoutées.
La puissance est ensuite distribuée à partir du bornier tétrapolaire, qui est fixé au rail DIN du panneau électrique. On parle aussi d’un répartiteur tétrapolaire .
Ce type de bornier est équipé de quatre ensembles horizontaux de barres : une barre pour neutre et trois barres pour chaque phase.
Les tiges sont, bien sûr, décalées pour pouvoir passer des fils électriques. Ils sont également isolés les uns des autres.

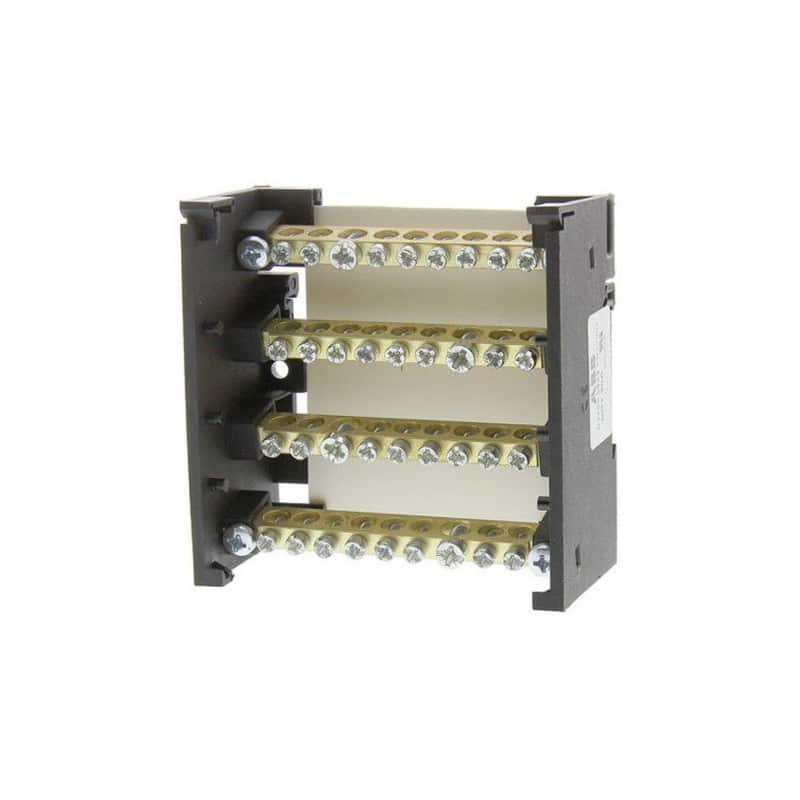

Voici un exemple de bornier utilisé dans les panneaux électriques câblés en trois phases (sans couvercle de protection) :
Foire aux questions sur trois étapes :
On parle en trois phases, mais il a déjà entendu du tétrapolaire, quelle est la différence ?
Voici une question que j’ai déjà partiellement répondu parce que j’ai mentionné le terme tétrapolaire plusieurs fois dans l’article.
- Triphasé signifie que la distribution ou l’alimentation se fait en trois phases.
- Tétrapolaire signifie qu’il y a quatre pôles électriques : trois phases et neutre. Neutre est ajouté au circuit tétrapolaire pour permettre une puissance monophasée. Il peut également s’agir d’un besoin plus technique en ce qui concerne le problème dissymétrique du système triphasé.
En résumé :
- Trois phases = 3 fils.
- Tétrapolaire = 4 fils.
Qu’ est-ce que l’équilibrage de phase ?
J’ en ai parlé en partie sur un triphasé dans un système électrique domestique, donc je vais faire très rapide.
Dans un triphasé, il y a un courant limité spécifique, tel qu’un monophasé pour alimenter le système électrique.
Après avoir dépassé la valeur de courant maximale (imposée par l’abonnement sélectionné), le disjoncteur principal (celui installé par le FEDER) se rompt.
Sauf qu’en trois phases ce courant est distribué en trois phases. Si tous les périphériques sont connectés à la même phase, le courant maximal peut être atteint rapidement.
est donc nécessaire de déployer différents circuits électriques dans chaque phase , de sorte que la consommation de courant électrique soit durable à tout moment Il .
Nous parlons d’équilibrage de phase.
Parfois, il est difficile de faire une installation électrique triphasée avec une carte équilibrée. C’est pourquoi j’ai écrit un guide complet et détaillé sur le sujet, qui peut être obtenu ici.
Que faire si mon disjoncteur triphasé électrique Régulier ?
Si un commutateur de jonction triphasé se combine, il y a deux possibilités :
- L’ équilibrage de phase est mal effectué.
- L’ abonnement est sous-dimensionné.
En ce qui concerne le premier point, la réponse à cette question est en partie liée à la question précédente. Le panneau électrique était câblé, n’observant pas la consommation maximale de courant électrique dans chaque phase.
Pour résoudre ce problème, il est nécessaire d’examiner en effectuant la première analyse visuelle du panneau électrique. L’idée est de voir quels circuits sont assignés à chaque phase. Résoudre un problème est parfois simple, par exemple en affectant un grand consommateur à une autre phase.
Le plus souvent, cependant, il est nécessaire d’appliquer l’analyse de la consommation de courant sur les phases en utilisant une pince ampermétrique par exemple.
****7Si l’équilibrage de phase n’est pas suffisant, il se peut que le courant consommé dans le système électrique est plus élevé que l’abonnement souscrit du fournisseur d’électricité.
Dans ce cas, vous devez demander à modifier votre abonnement et vous abonner à une puissance supérieure.
Attention, cette demande doit être accompagnée d’un examen du panneau électrique, en s’assurant que la taille des fils électriques est correcte. La section transversale des conducteurs de puissance doit être suffisante pour résister au nouveau courant électrique maximal.
Rupture neutre dans le système électrique triphasé :
Neutre est le potentiel de 0 système électrique.
En monophasé, si le neutre est coupé, les appareils ne peuvent plus fonctionner.
D’ autre part, dans un courant triphasé peut être bouclée par une autre phase de puissance triphasée. Et c’est le problème, car il y a une tension de 400V entre ces phases.
Selon Dans ce cas, certains dispositifs monophasés peuvent être soumis à tension supérieure à 230V : La rupture du neutre en trois phases peut donc avoir un impact sérieux sur le système électrique et ses passagers.
Tu n’as pas compris ? Je sais que c’est un peu technique.

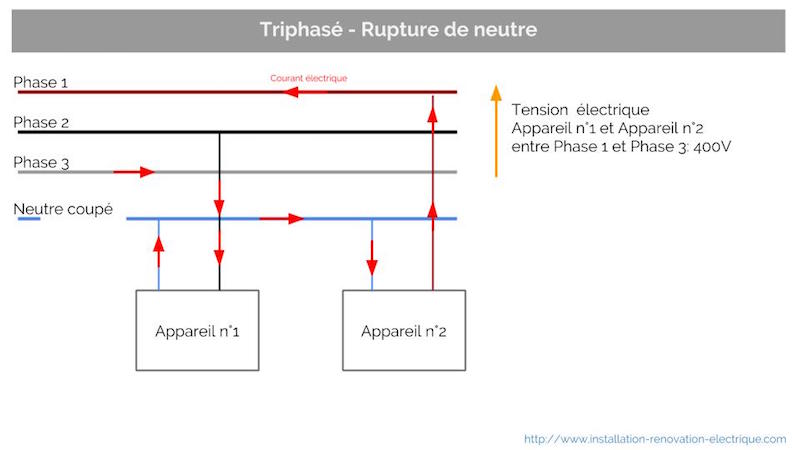

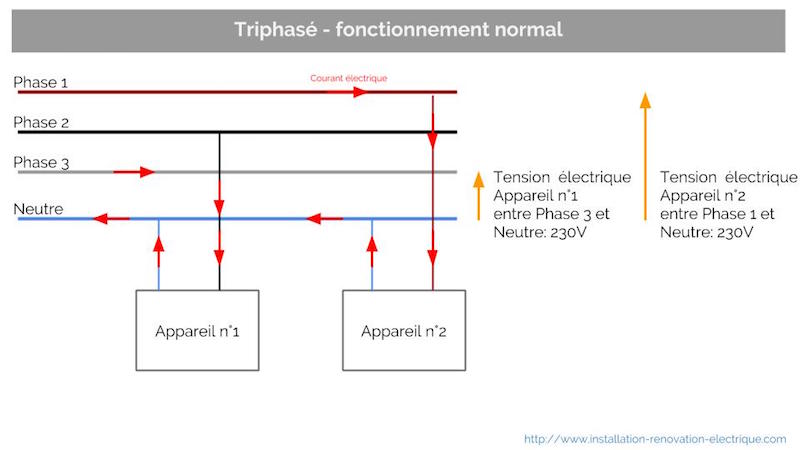

Voici deux schémas qui peuvent vous aider à comprendre.
Dans le premier cas, les dispositifs monophasés sont installés entre la phase et le neutre (Phases 1 et 3 dans cet exemple).
Chaque appareil est parcouru par son propre courant à 230V.
Normalement, les dispositifs monophasés connectés entre la phase et le point neutre sont soumis à une tension électrique 230V Dans le second cas, le neutre est coupé à cause du problème.
Dans ce cas, le courant circule à travers des dispositifs électriques monophasés à travers deux phases différentes. La tension est utilisée pour un total de 400V entre ces deux appareils. Il n’y a pas de potentiel constant, c’est la résistance de tout dispositif qui imposera une tension sur les bornes. Il y a de bonnes chances que l’un des seront soumis à une tension trop élevée et seront détruits.
Puisque le neutre est éteint, le courant circule entre la phase et impose une tension de 400V aux bornes des appareils Sinon, si vous voulez creuser un sujet, je vous suggère de lire cet article rompant neutre.
Couleurs triphasées des fils électriques :
Dans une phase monophasée, la phase est généralement rouge. Il n’y a aucun risque de confusion parce qu’il est unique et circule dans tout le système électrique.
En trois phases, il y a trois phases (je pense que je l’ai répété un peu jusqu’à présent).
Par conséquent, il est sage de pouvoir établir le câblage électrique sachant quelle phase est utilisée.
Par conséquent, le codage couleur est utilisé pour chaque phase pour faciliter le câblage.
Ce code couleur vous permet d’identifier la circulation des différentes phases et de contrôler visuellement l’équilibrage des phases.
Code couleur triphasé :
Voici le code couleur dans l’électricité utilisée pour triphasé :
- Fil de phase n° 1 : Marron
- Phase 2 : noir
- Phase 3 : Gris
- Neutre : Bleu
- Terre : Vert-Jaune
Ce code couleur n’est pas obligatoire, sauf neutre et basé sur la terre. D’un autre côté, il est fortement recommandé.
Ce code couleur doit être utilisé principalement au niveau des alimentations indiquées dans le tableau. Par exemple, entre les borniers de commutation et les commutateurs différentiels.
Pour faire ces cablâges techniquement, il n’est pas obligatoire d’avoir un cordon électrique de toutes les couleurs (qui peut rapidement devenir un investissement important).
Il y a des anneaux colorés aussi appelés bagues qui vous permettent d’identifier chaque fil électrique.

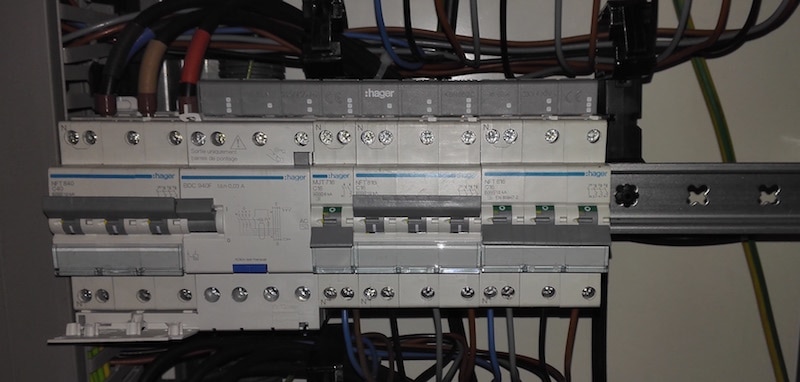

Voici un exemple d’un panneau électrique industriel, qui J’ai réalisé l’identification de chaque phase avec des anneaux de différentes couleurs :
Identification des couleurs des câbles électriques triphasés à l’aide d’anneaux Vous remarquerez que je n’ai pas respecté le code que j’ai donné juste au-dessus. Après tout, les règles sont pour contourner la loi ?
En fait, il est principalement cohérent dans le câblage.
Ces couleurs sont situées en amont dans différentes rangées de disjoncteurs (la photo est un peu sombre) :
Les couleurs sont utilisées pour identifier les différentes phases des connexions électriques devant les rangées d’un panneau électrique Est-il possible d’avoir des connexions électriques monophasées 230V dans un panneau triphasé ?
Être connecté triphasé ne signifie pas (heureusement) que tous les appareils connectés au système électrique sont du type triphasé.
En effet, ces jours-ci, il est difficile de trouver un sèche-cheveux triphasé ou un chargeur de téléphone cellulaire.
Plus sérieusement, le neutre permet une tension monophasée 230V. Par conséquent, il est normal de trouver un équipement monophasé dans le panneau électrique : disjoncteurs, interrupteurs différentiels…
